2100型圓刀分切復卷機
詳細說明：

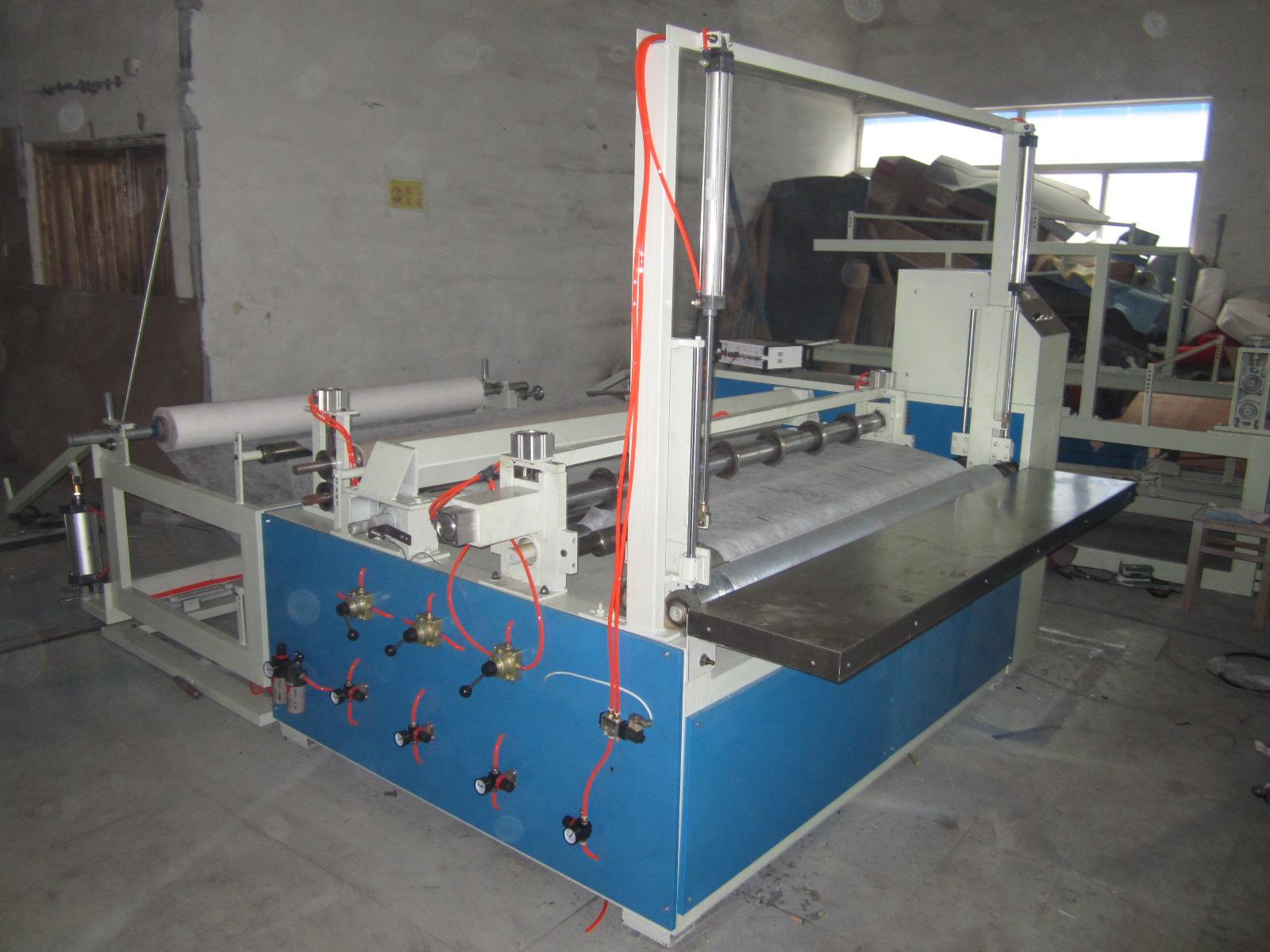

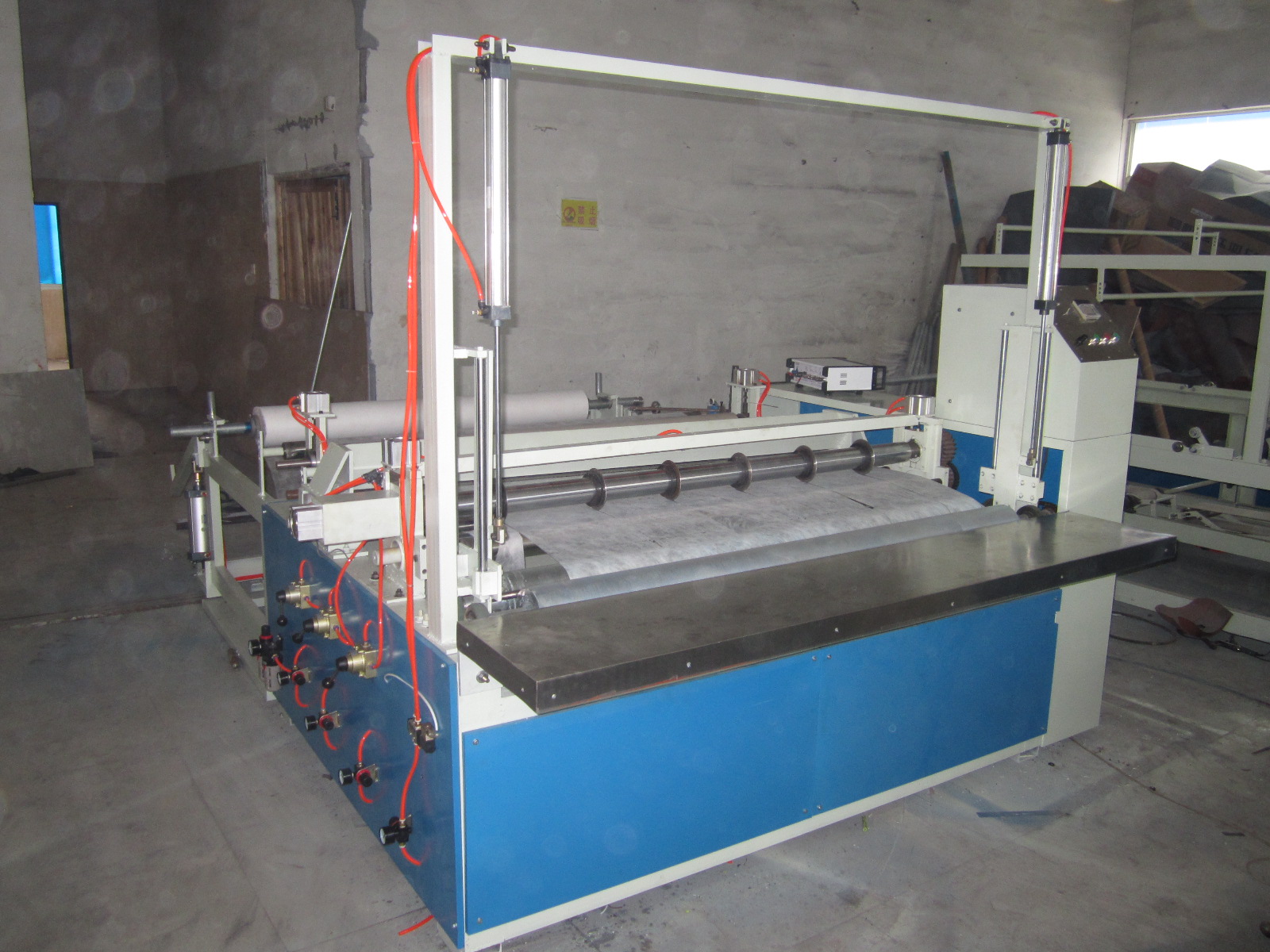

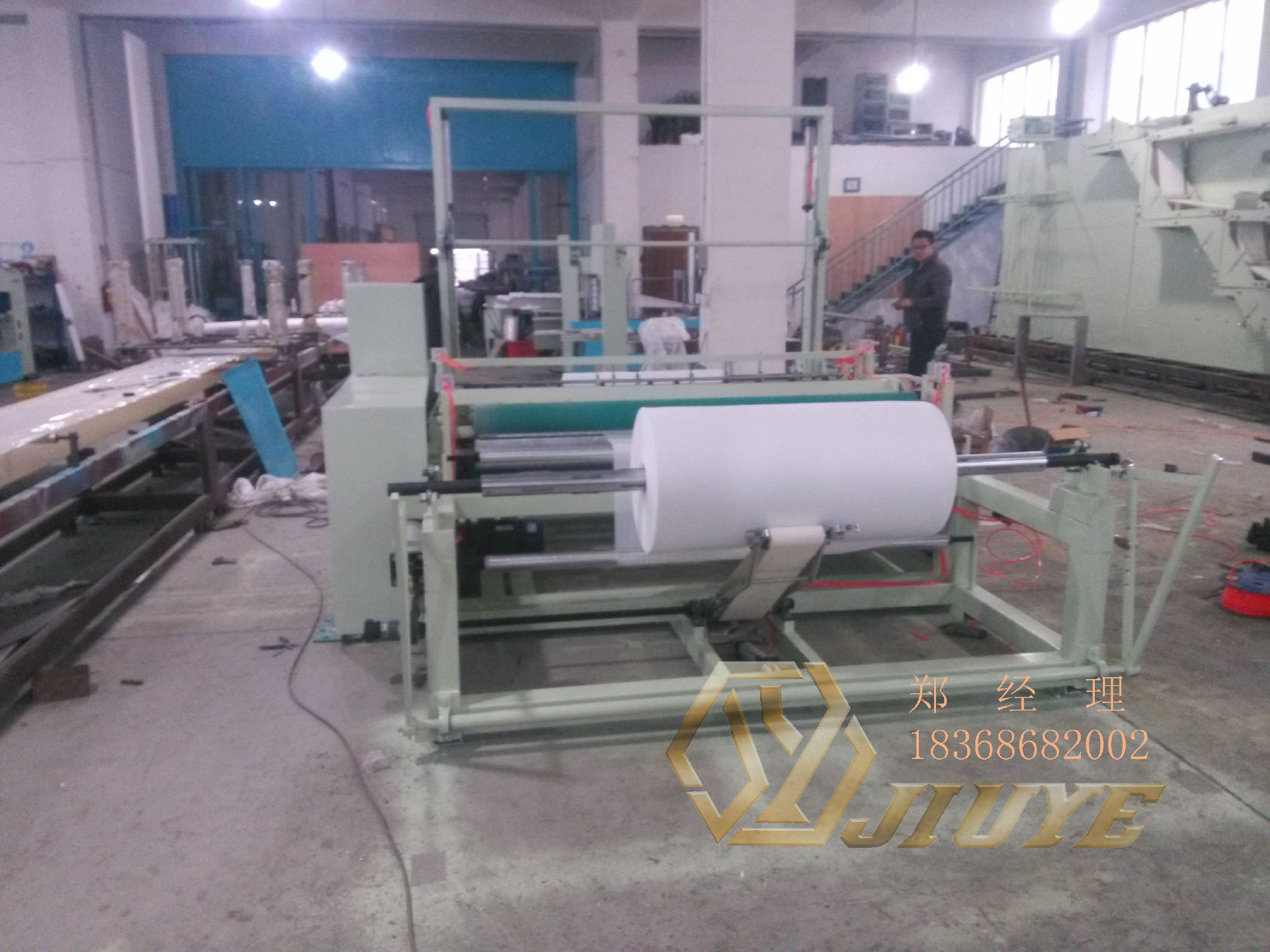

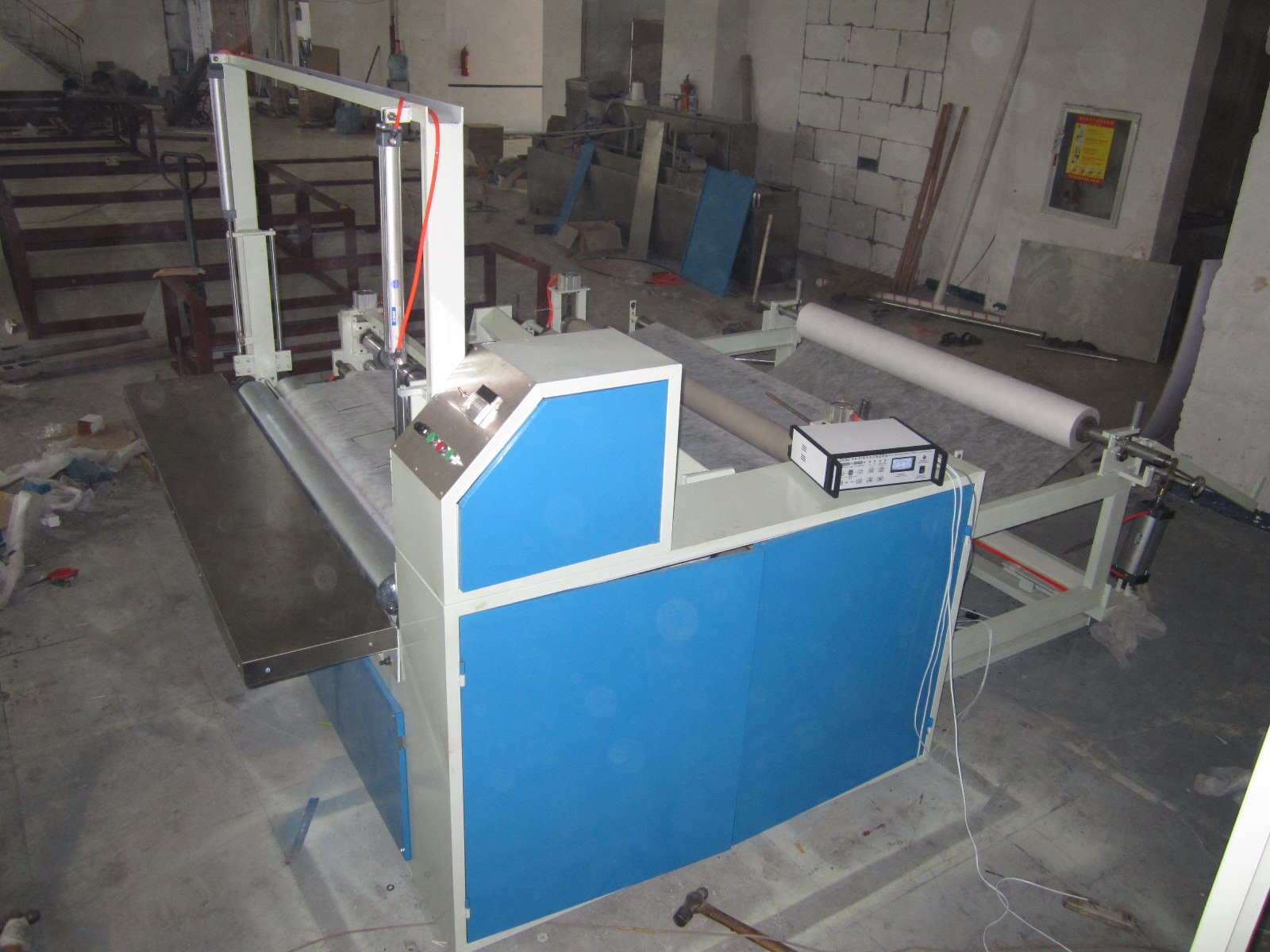

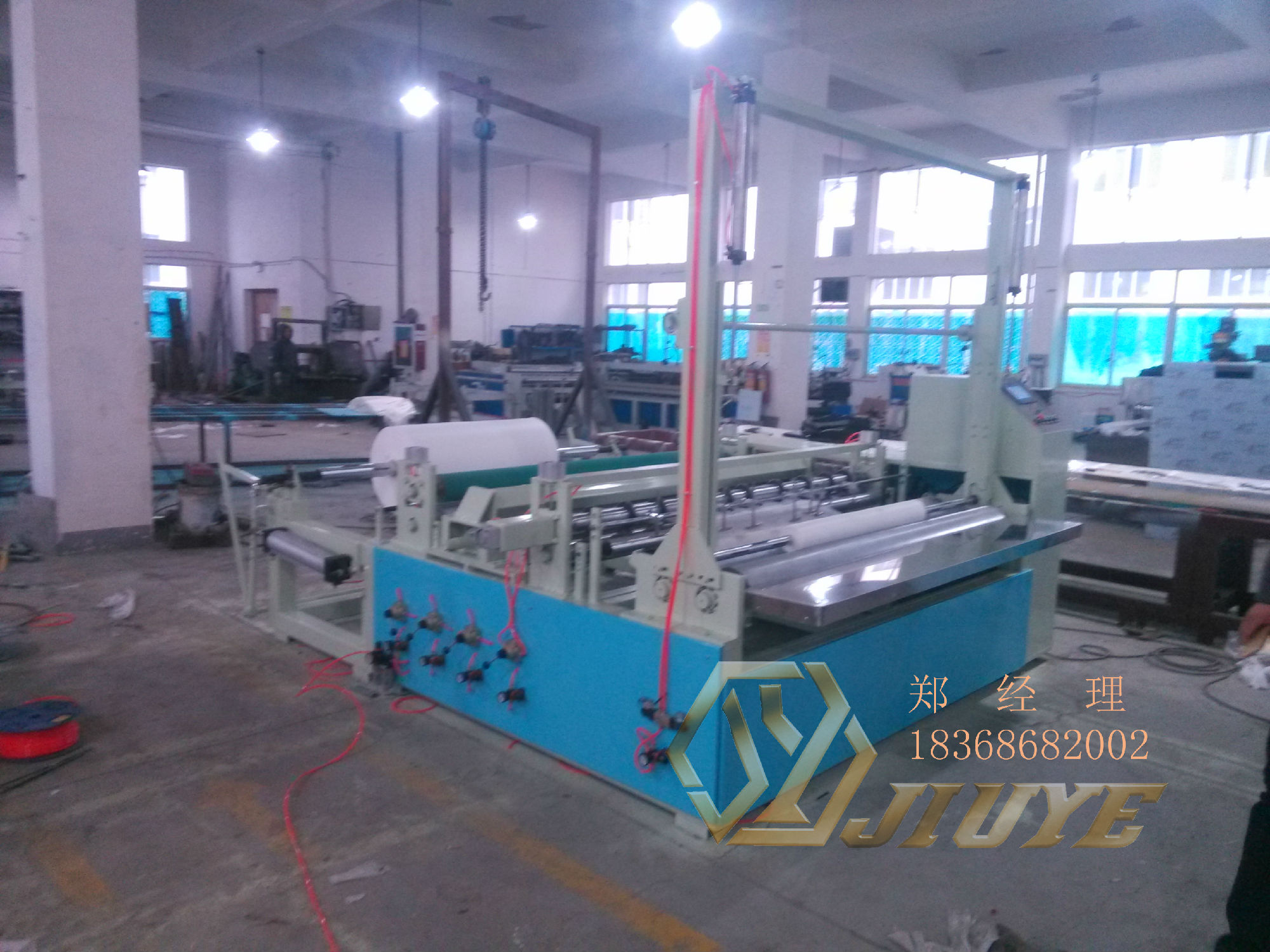

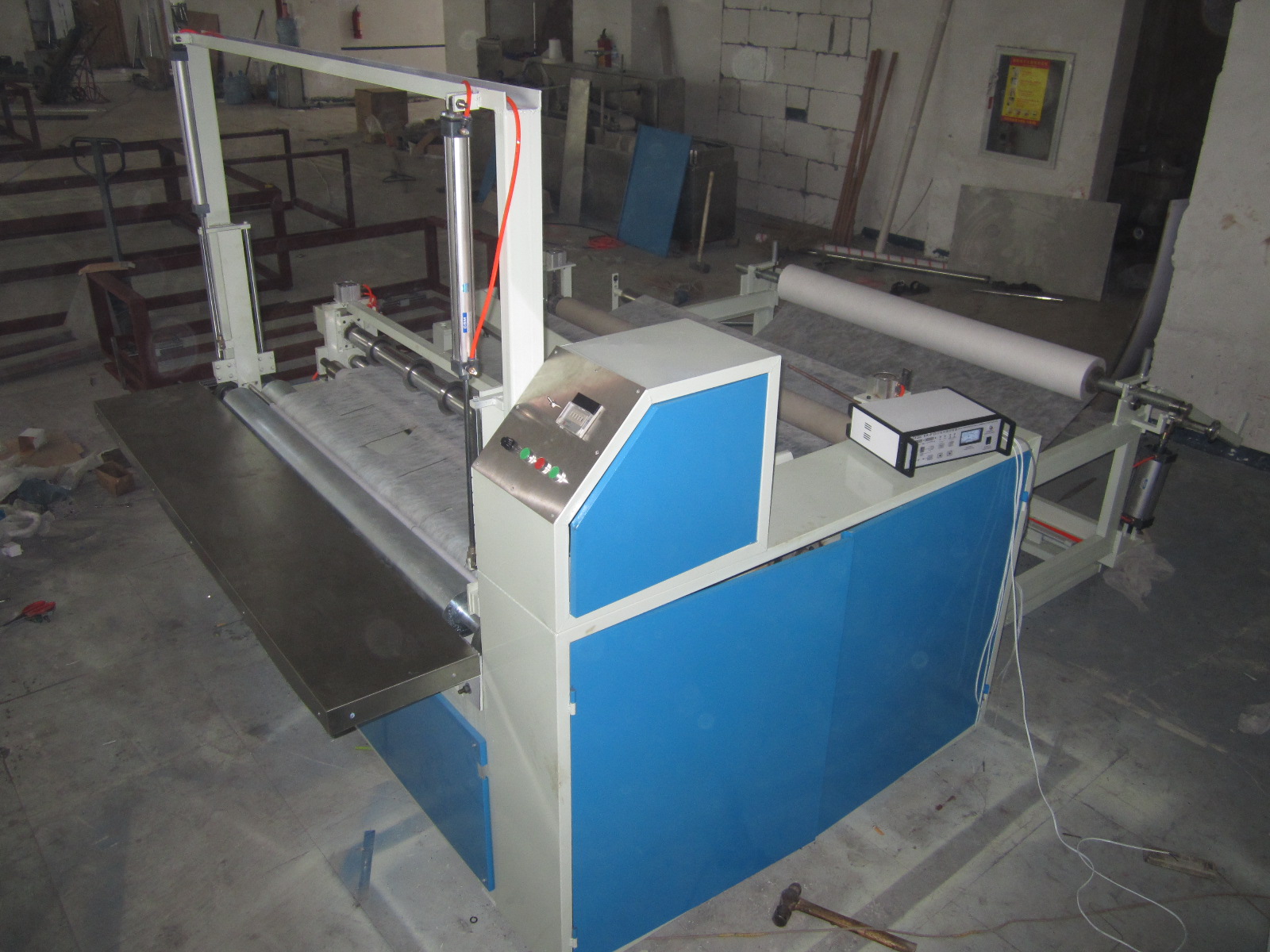

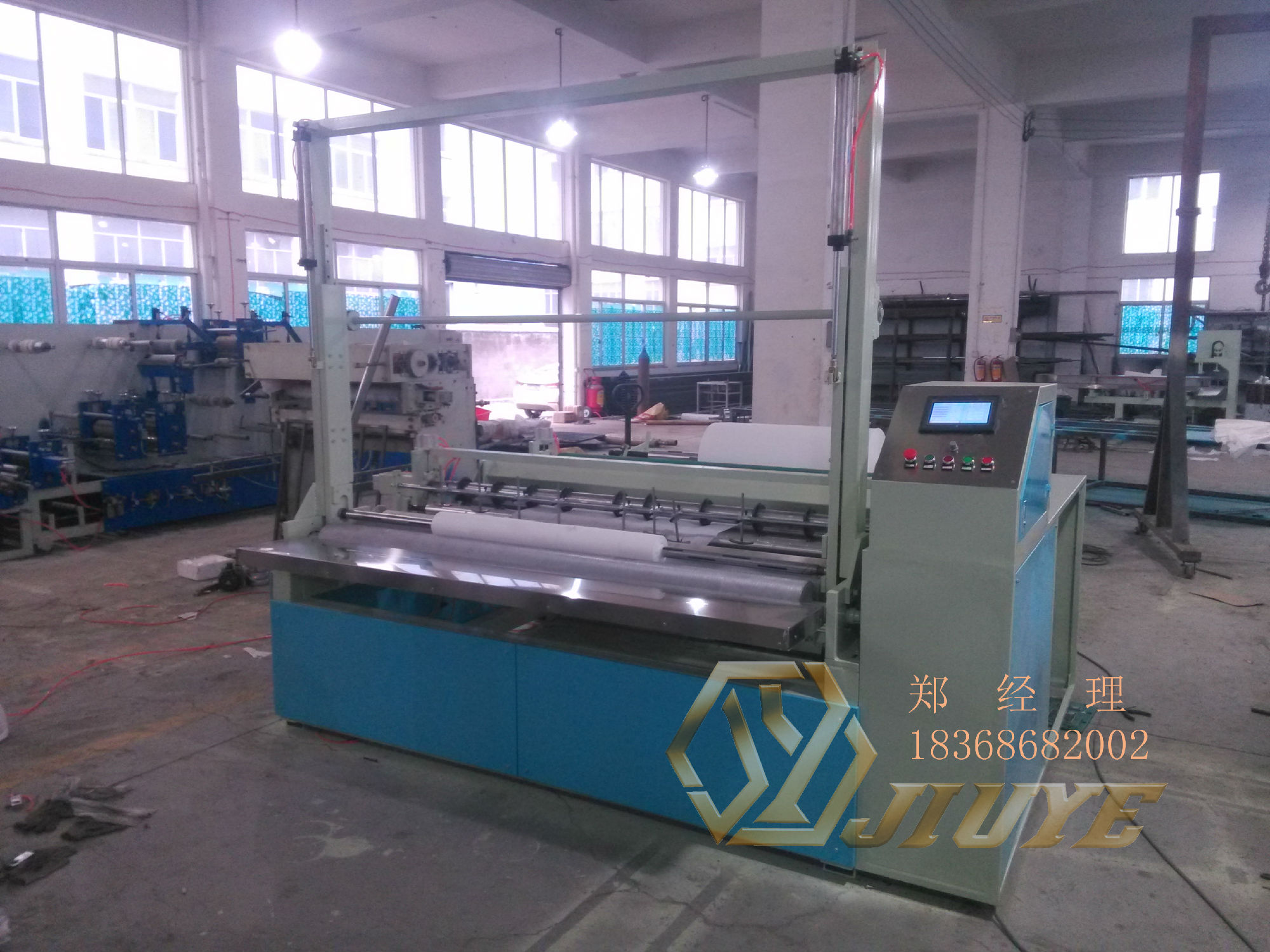

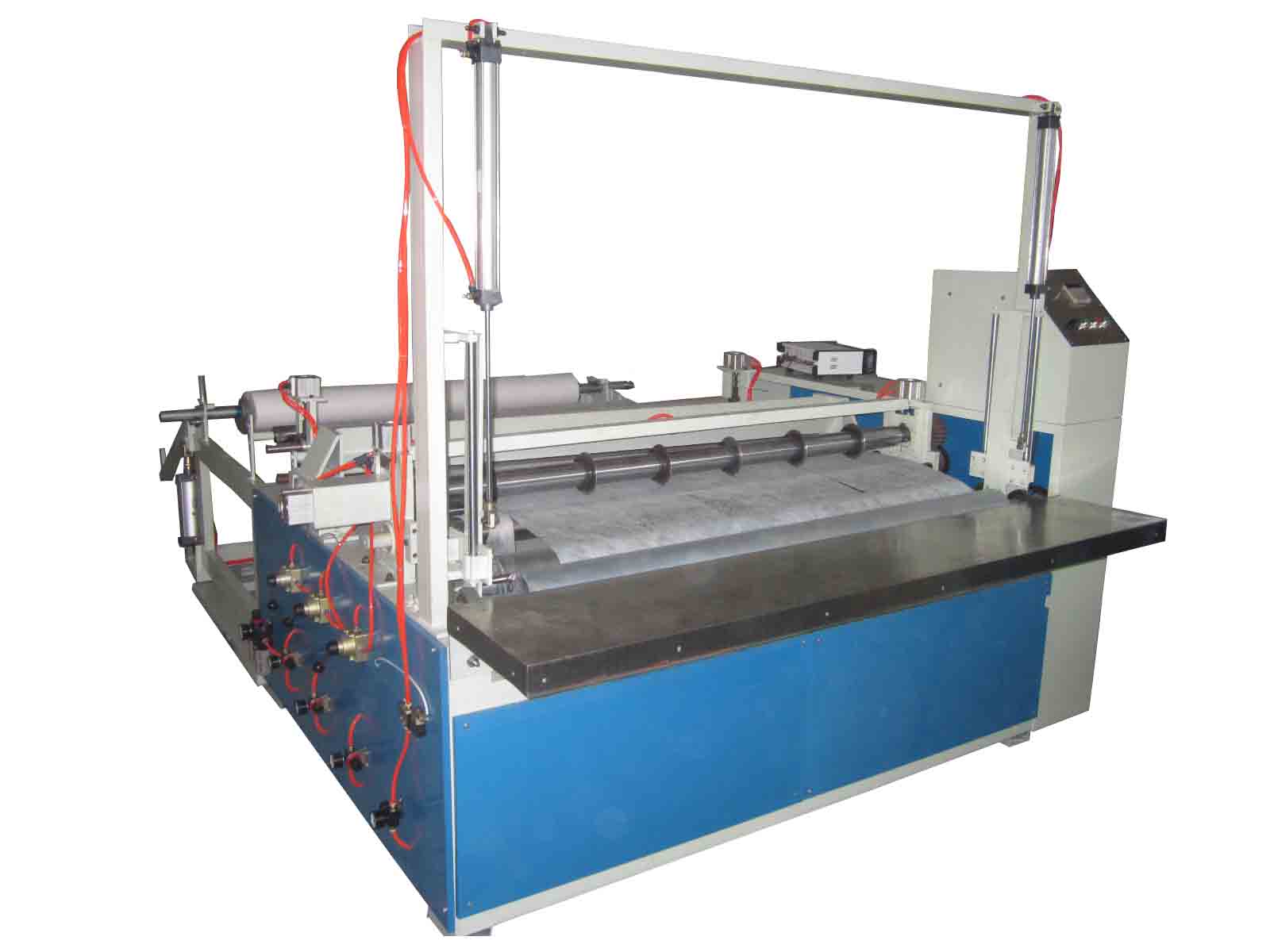

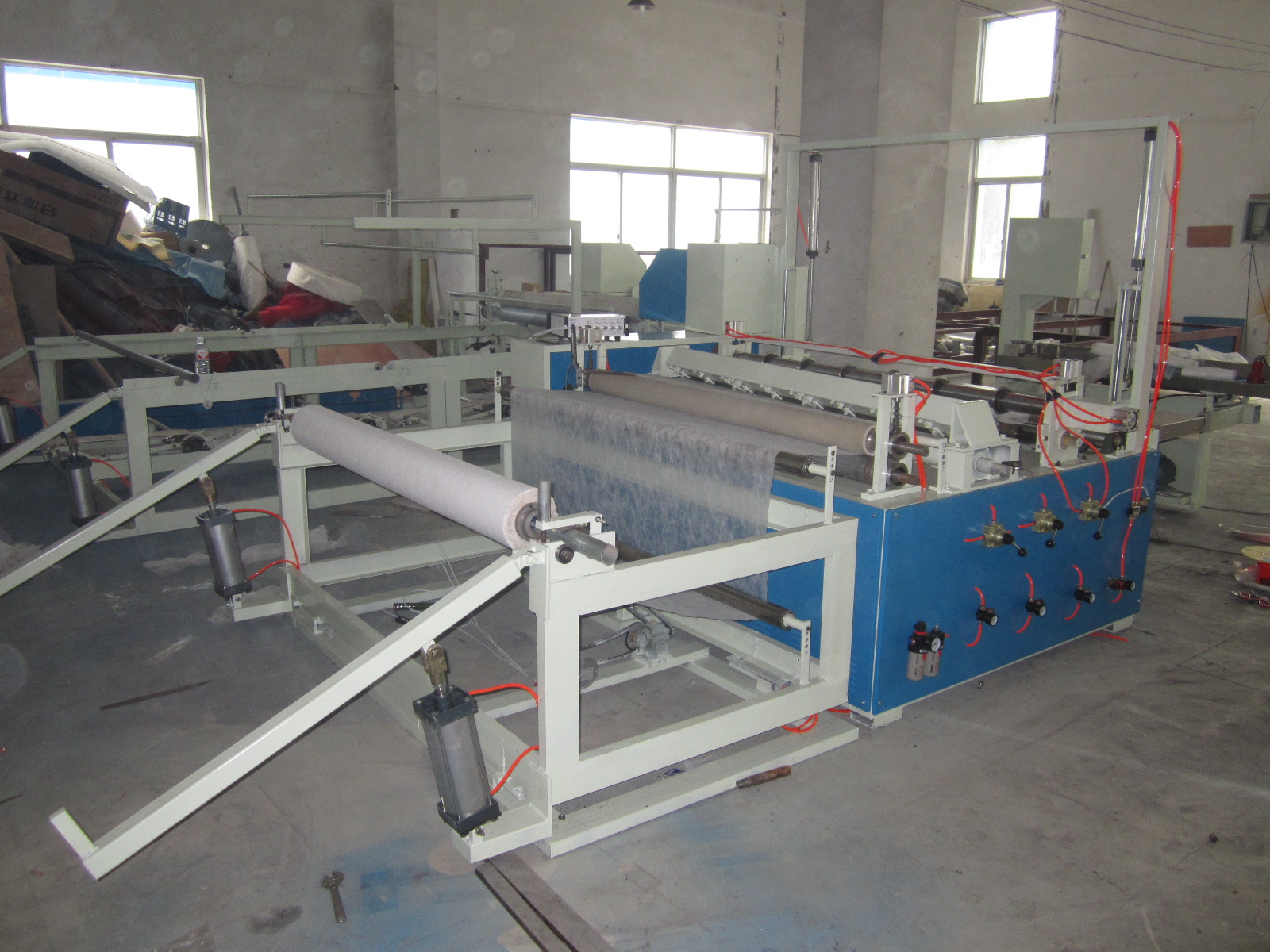

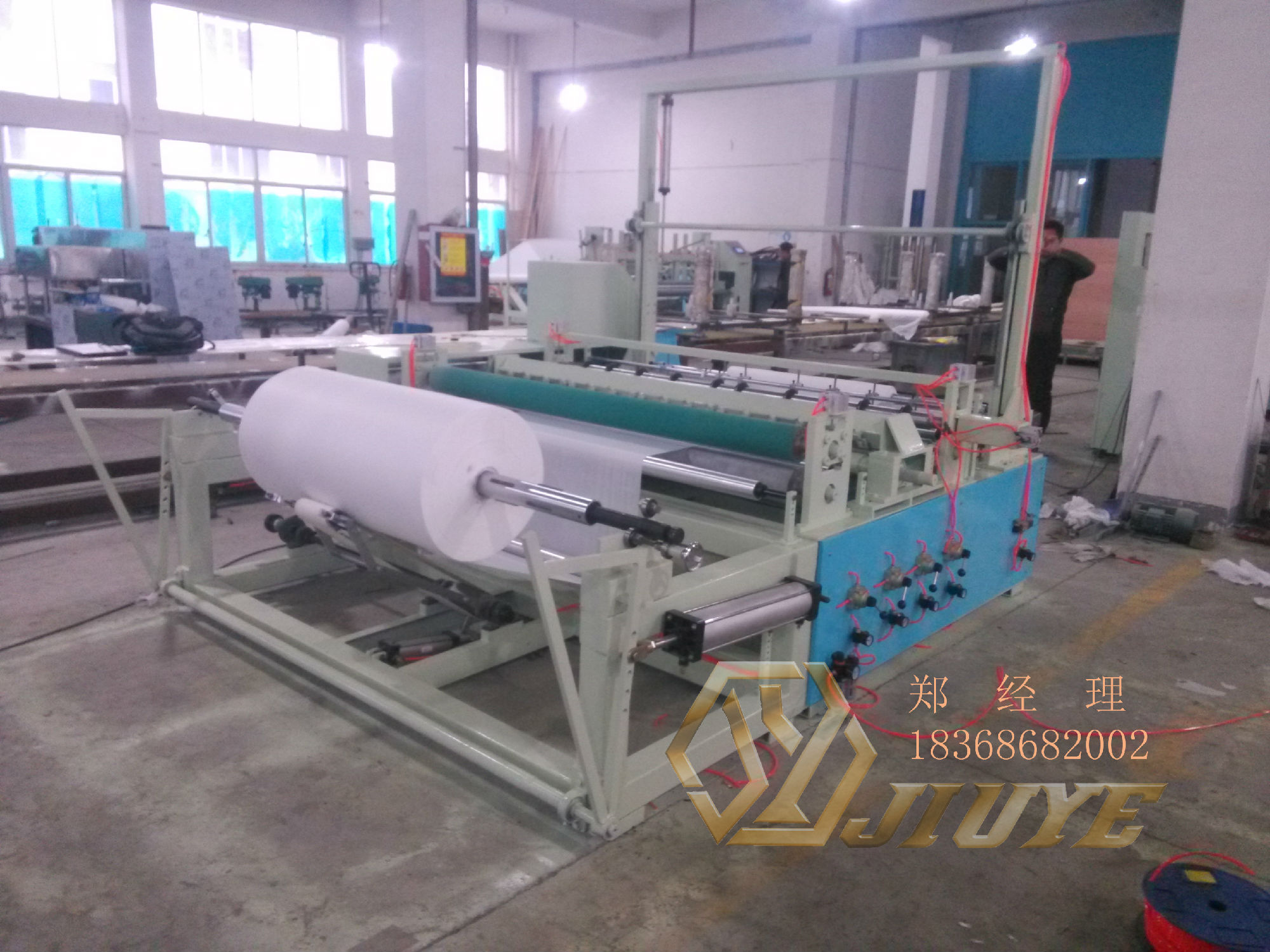

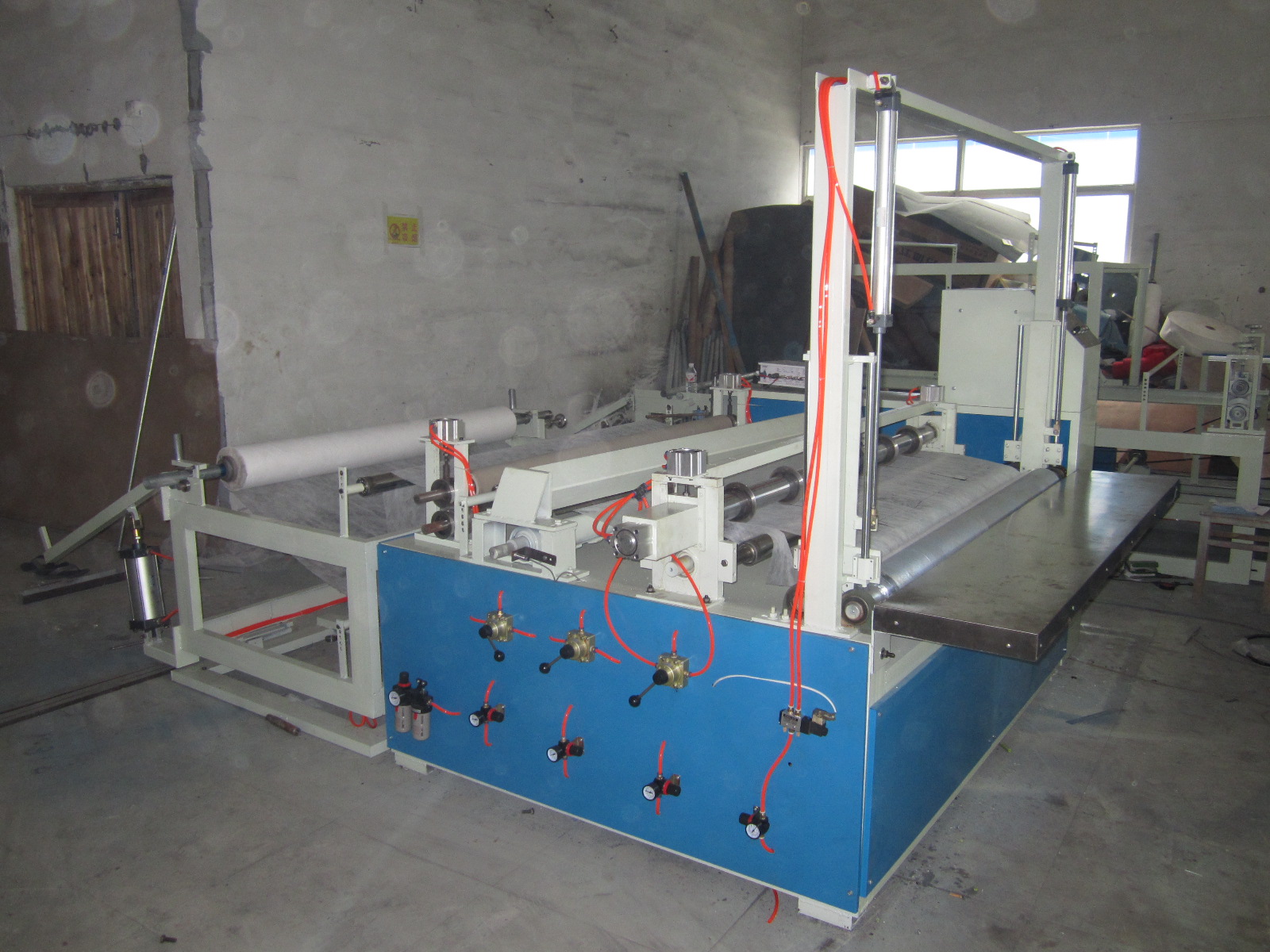

2100型圓刀分切復卷機設備
技術參數
一、工作原理：氣動上料——磁粉控制放料——牽引---自動分切——自動收卷——推出成品
二、2100型氣圓刀分切復卷機:
1. 設備分切為2-1000px，準度為正負10mm,帶計數功能
2. 復卷輥輥面寬度：≥1700mm；復卷速度：100米/分鐘
3. 分切寬度：≥20mm（實際配刀10把圓刀）
4. 設備上料直徑為1.2米，配放卷和收卷各一根氣漲軸。
5. 機架結構：設備采用10*10方管為分體連接式結構組成，在分切刀位置和引料位置配有踏步板，便于操作； 設備收卷帶擋邊裝置。
6. 磁粉漲力控制同步放料；
7. 導管采用鋁合金材質，無阻力，導向性好；
8. 設備軸承均采用哈爾濱軸承。
9. 配有一根用于展布皺紋輥；
10. 牽引裝置：配鋼對膠輥一套；
11. 分切裝置：采用圓刀分切裝置，分切端面整齊無毛邊，分切寬度可調；
12. 表面卷取，在兩復卷輥中間復卷；
13. 復卷輥：一個為光輥，另一根并為分切底刀輥；
14. 主機功率：5.5KW；額定頻率：50hz 外形尺寸: 長3800mm×寬2800mm×高1900mm
15. 設備自動計數、計米,到數停機。
